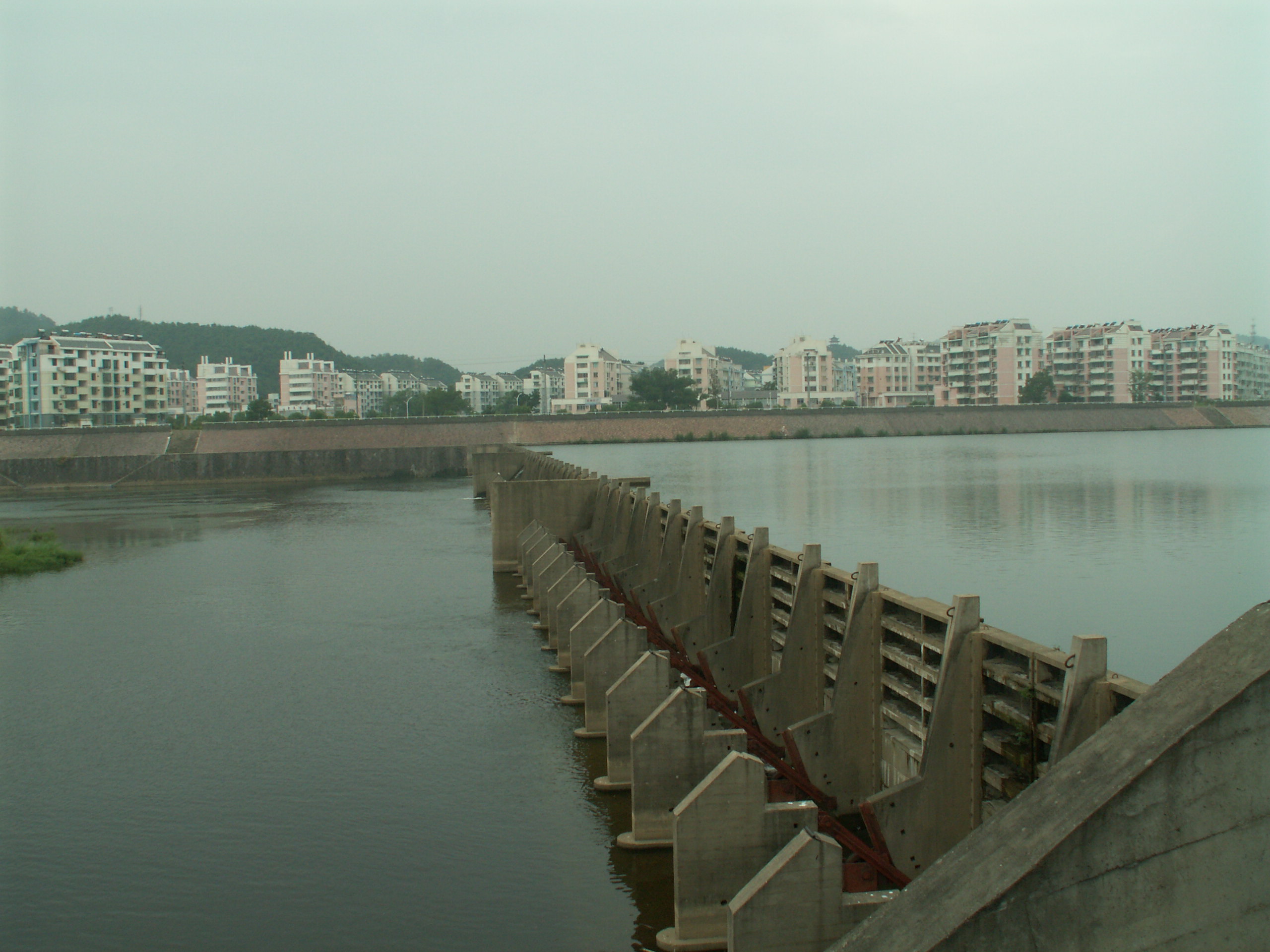

水力自控混凝土翻板闸门:当上游水位超过正常蓄水位时,闸门自动开启,水位越高开启量越大,直至全开;当水逐渐流出水位开始下降,降至低于正常蓄水位时,闸门完全关闸,这样闸门就实现了自动开启和关闭的工作。水力自控翻板闸门要求一定高度的启动水位,全开所需的水位更高。
水力自控翻板闸门与橡胶坝及钢闸门相比具有:钢筋混凝土预制构件,采用人工和机械吊装相结合进行拼装,结构简单,施工简便,可选择一定大小的平整地面即可施工,施工工期短,在大坝以外进行钢筋混凝土预制构件生产;运行时无需外力作用,完全依靠水压力和重力作用实现自动开启和关闭,并始终保持水位处于一定的范围,运行时稳定性良好;正常工作情况下不需要人工管理。
水力自控翻板闸门用预制钢筋混凝土构件作为挡水及支撑部分,通过金属构件进行连接,组成闸门的整体。
当闸门蓄水时,随着水位的升高,作用于闸门板上的水压力合力作用点也随之上升,当蓄水位高于闸门高度10~20cm时,水压力合力相对于支点的力矩大于闸门板和支腿重力相对于支点的力矩,金属构件表面作相对运动,支腿随之抬高,闸门处于动平衡状态,水位变化动平衡被打破,产生新的动平衡位置直到闸门完全打开。同样当水位下降后,闸门活动挡水门体重心向下移动,直至闸门完全关闭。
