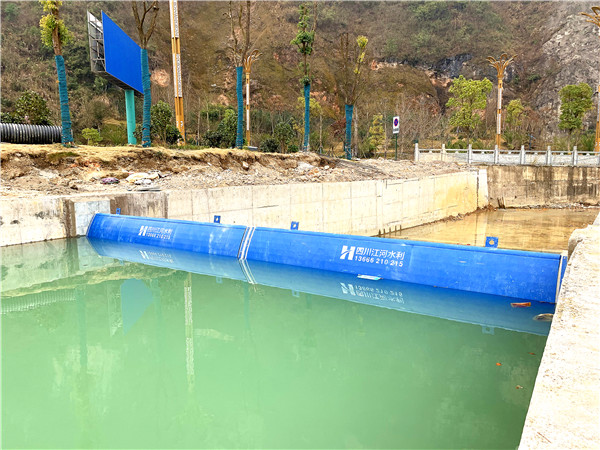

卧倒式液压升降坝

onecate1
\

【江河水利】液压升降坝采用铰链式设计,以双支点或多支点的方式与坝面埋件连接,在闸门板背面坝基上设置启闭闸门的油缸,用以开启闸门泄洪或关闭闸门蓄水,正常蓄水状态下采用支撑杆辅助支撑,也可采用油缸直接支撑,闸门重心较低,坝面上下游基础落差小,开启泄洪时闸门板紧贴河床,行洪能力非常强。适用范围广,如灌溉、船闸、渔业、海水挡潮、城市河道景观工程和小水电站等建设等等。相对于翻板闸及常规闸门减少了支撑墩及启闭台。安全系数更高,是目前较为流行的河道建筑物,建成蓄水后美观大方,瀑布景观。
   我公司结合多年水工建筑物施工经验,结合翻板闸门的施工优点,采用预埋构件式方法施工,减少基础施工方麻烦,与坝基的结合方式更方便,安装速度更快更。欢迎选购。
液压升降坝作为新型翻板闸门,双三角形稳定结构,力学结构科学;无限宽度式组装,面板间无须设置闸墩,适用于各种宽度的河道。面板以底部为铰连轴,塌平后紧贴河床,行洪效果好,且不受泥砂淤积和漂浮物影响;工厂化装配式设计,品质有保障,施工快速;单扇闸门或全坝段操作,任何漂浮物均可在指定位置快速冲至下游,冲沙冲淤效果;分区式控制,放坝快速,不影响防洪安全,特别适合雨量充沛的南方及洪水涨落快速的山区及城市河道。液压升降坝在克服了常规活动坝型主要缺陷的基础上,又保留了它们的各自优点:
(1) 具有拦水闸坚固耐用的特点;
(2) 具有橡胶坝紧贴河床不阻水特点;
(3) 具有翻板门坝快速放坝行洪、任意高度挡水的特点;
(4) 具有钢坝闸美化景观的特点。
综上所述,液压升降坝克服了传统活动坝的所有缺点,保留了四种活动坝的所有优点,具有明显优势,是性价比较高的活动坝。
液压坝对应参数
闸门板型状:弧形、平板形
闸门高度:1.0m、1.5m、2m、2.5m、3m、3.5m、4m、4.5m、5m、6m
单扇宽度:标准宽度为6m,非标另行设计。
启闭结构:柱塞缸、双作用缸、多级缸
控制系统:手动摇杆式操作、PLC 电控操作、电脑远程控制及监控。
其他可选功能:同步升降坝功能、自动报警功能、自动降坝功能
